1、二態運動控制回路

實驗所需元件：

雙作用氣缸，單向節流閥，二位五通雙氣控?fù)Q向閥，手動換向閥。
實驗內容：

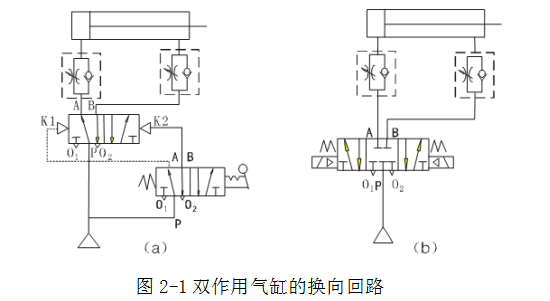

圖2-1（a）是用雙氣控二位五通控?fù)Q向閥控制雙作用氣缸伸、縮的回路。在回路中，通過對換向閥左右兩側分別加入輸入控制信號使氣缸活塞桿伸出和縮回。

實驗注意事項：

*）此回路中，部允許雙氣控?fù)Q向閥兩邊同時加等壓控制信號。
*）實際實驗中，通過調節裝在氣缸進出氣孔處的單向節流閥，以調節氣缸的動作速度使氣缸動作平緩，實驗現象明顯。
*)實驗時，所加氣壓信號或氣壓的壓力不要過大，一般以0.4MPa壓力為宜。




2、三態運動控制回路

實驗所需元件：

雙作用氣缸，單向節流閥，三位五通電磁換向閥（中位封閉式）。
實驗內容：
圖2-1（b）是三位五通電磁換向閥（中位封閉式）控制的回路。實驗時，對換向閥的兩側分別加上電氣控制信號，氣缸活塞桿可輸出及縮回。當電磁閥兩側都無控制信號時，電磁換向閥處于中位封閉位置，使活塞在行程中停止。

實驗注意事項：

*）實際實驗中，在氣缸進氣孔處裝有一個單向節流閥，以調節氣缸的動作速度。為了使氣缸的運作現象明顯，應使氣缸的運動速度較為緩慢、平緩（通過調節單向節流閥實現）。
*)電氣控制部分，可采用PLC可編程序控制器控制或是繼電器控制，兩者所實現的功能相同（使用時應注意各接口的連接線要正確，控制電源為直流24V）。
*)電磁閥兩端不允許同時加上電氣控制信號。
