實驗3  單作用氣缸的速度控制回路

因氣動系統使用功率不大，故調速方法主要是節流調速。

1、 單作用氣缸調速回路

實驗所需元件：

單作用氣缸，向節流閥，手動換向閥。

實驗內容：

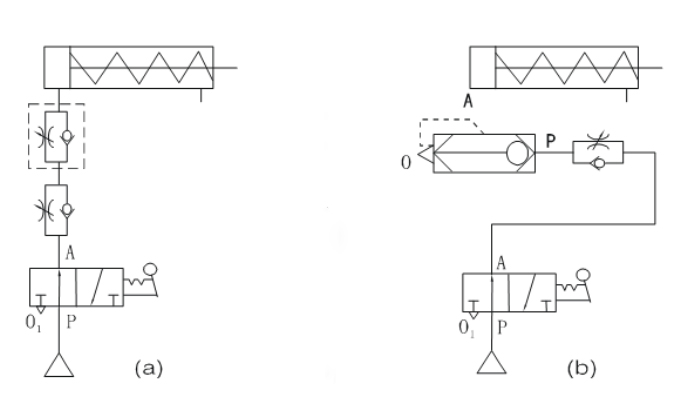

圖3-1（a）是由兩個單向節流閥分別控制活塞桿升降速度的調速回路。

實驗注意事項

*）其氣控信號由手動換向閥控制（氣孔B用氣孔塞頭塞?。?。

2、單作用氣缸快速返回回路

實驗所需元件：

單作用氣缸，快速排氣閥，單向節流閥，手動換向閥。

實驗內容：

如圖3-1（b）所示，活塞返回時，氣缸通過快速排氣閥排氣，而不通過節流閥。

實驗注意事項:

*）其氣控信號由手動換向閥控制（氣孔B用氣孔塞頭塞住）。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。



實驗4  雙作用氣缸單向調速回路

實驗所需元件：

雙作用氣缸，單向節流閥，雙氣控?fù)Q向閥，手動換向閥。

實驗內容：

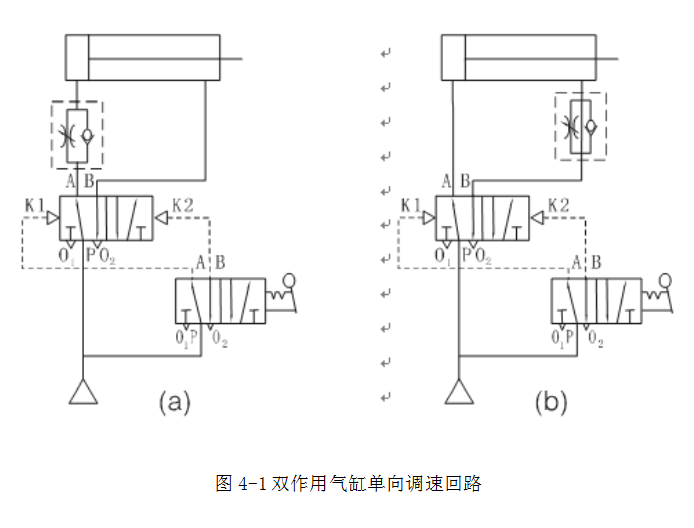

如圖4-1所示為調節氣缸縮回速度，即為氣缸的快進—慢退動作；（b）則相反，為調節氣缸伸出速度，即為氣缸的慢進-塊退動作。

實驗注意事項:

*）因所配置氣缸的進、出氣孔均已安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行為較平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）如圖示實驗回路，均為排氣節流閥調速，只要相應的改變單向節流閥的方向，即變?yōu)檫M(jìn)氣節流調速回路。
