實驗所需元件：

雙作用氣缸，單向節流閥，雙氣控?fù)Q向閥，手動換向閥。

實驗內容：

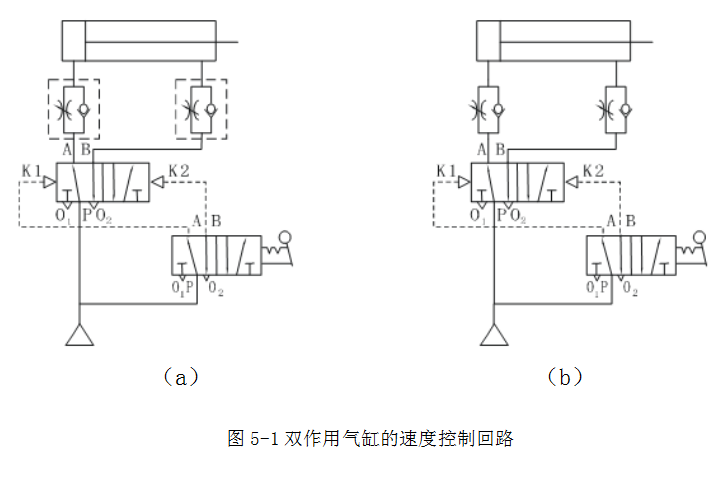

如圖5-1所示，實驗回路為排氣節流閥調速方式。調節單向節流閥可以改變氣缸伸出及縮回的兩個動作向上的動作速度，從而使氣缸運行較為平緩。

實驗注意事項：

*）改變相應的單向節流閥的方向，即變?yōu)檫M(jìn)氣節流閥調速回路。實驗回路如圖5-1（b）。
 *)因所配置氣缸的進、出氣孔均已安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行較為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。


實驗6  速度換接回路

實驗所需元件：

雙作用氣缸，單向節流閥，雙氣控?fù)Q向閥，手動換向閥，二位五通單電磁換向閥，行程開關。

實驗內容：

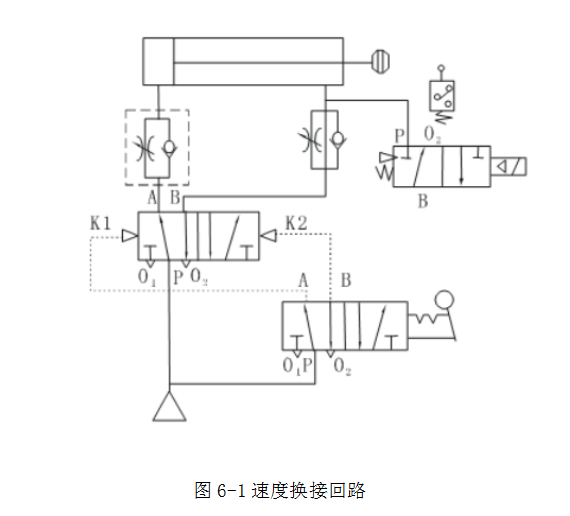

如圖6-1所示的速度換接回路是利用電磁閥和單向節流閥并聯，當撞塊壓下行程開關時，發生電信號，使電磁閥換向，改變排氣通路，從而使氣缸速度改變。行程開關的位置，可根據需要設定。

實驗注意事項:

*）電磁閥二位三通由二位五通電磁閥通過變換得到（用氣管塞堵住A，即變?yōu)槎蝗ǎ?br /> *）因所配置氣缸的進、出氣孔均安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行較為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）如圖示實驗回路，均為排氣節流閥調速，只要相應的改變單向節流閥的方向，即變?yōu)檫M(jìn)氣節流調速回路。




實驗7  緩沖回路

實驗所需元件：

雙作用氣缸，單向節流閥，二位五通單電磁換向閥，三位五通電磁換向閥，行程開關。

實驗內容：

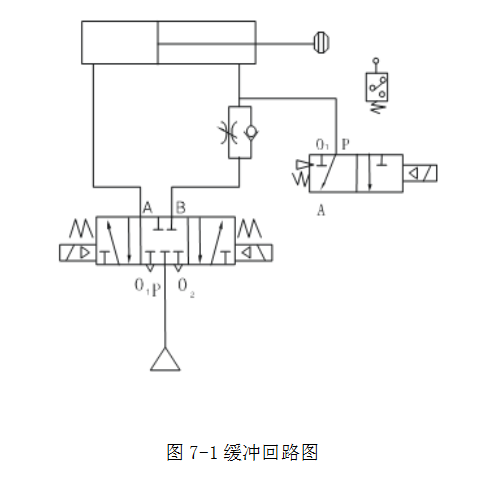

緩沖回路由于氣動執行動作速度較快，當活塞慣性力大時，可采用如圖7-1所示的回路進行緩沖。當活塞向右運動時，氣缸右腔的氣體經二位三通閥直接排氣，活塞運行速度較快，直到活塞運動接近末端，壓下行程開關時，氣體經節流閥排氣，活塞即以低速運動的終點，達到緩沖作用。

實驗注意事項：

*）電磁閥二位三通由二位五通電磁閥通過變換得到（用氣管塞堵住B，即變?yōu)槎蝗ǎ?br /> *）因所配置氣缸的進、出氣孔均安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行較為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*)實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。
